线型感温火灾探测器的图例通常不会直接以图像形式在文本中呈现,因为图例通常用于地图、图纸或技术文档中,以图形和符号的方式说明不同元素或设备的含义。
线型感温火灾探测器的图例通常用于建筑平面图或消防系统图中,表示探测器的安装位置和类型。常见的图例符号如下:
1. **直线型感温火灾探测器**:
- 通常用一条直线表示,两端可能有小圆圈或箭头,表示探测器的延伸方向。
- 示例:`───` 或 `───○───`
2. **缆式感温火灾探测器**:
- 用一条波浪线或虚线表示,表示探测器的柔性特性。
- 示例:`~~~~` 或 `--- ---`
3. **分布式感温火灾探测器**:
- 用一条直线加小波浪线或点线表示,表示探测器沿线路分布。
- 示例:`──·──` 或 `──~──`
4. **感温电缆**:
- 用一条直线加小圆圈或短横线表示,表示电缆的连续感温特性。
- 示例:`───○───` 或 `───|───`
5. **感温光纤**:
- 用一条直线加小光点或光波符号表示,表示光纤的感温特性。
- 示例:`───*───` 或 `───≈───`
### 图例说明:
- **直线**:表示探测器的线性布置。
- **波浪线**:表示柔性或分布式探测器。
- **圆圈或箭头**:表示探测器的端点或方向。
- **点线或短横线**:表示探测器的分布式特性。
### 示例图例:
- **直线型感温火灾探测器**:`───○───`
- **缆式感温火灾探测器**:`~~~~`
- **分布式感温火灾探测器**:`──·──`
- **感温电缆**:`───|───`
- **感温光纤**:`───≈───`
这些图例符号可能因设计标准或地区规范有所不同,具体使用时需参考相关设计图纸或规范说明。
符号表示:
在消防工程图纸或系统图中,线型感温火灾探测器可能用一个特定的符号来表示,例如一个带有温度感应元件(如热敏电缆)的线条符号,以区别于其他类型的火灾探测器。
文字标注:
符号旁边通常会标注文字,明确说明该符号代表的是线型感温火灾探测器,并可能包含其型号、规格等详细信息。
连接线和模块:
在图纸中,还会用线条表示线型感温火灾探测器与火灾报警控制器、输入模块等设备的连接关系,以及它们在系统中的位置布局。
类型:

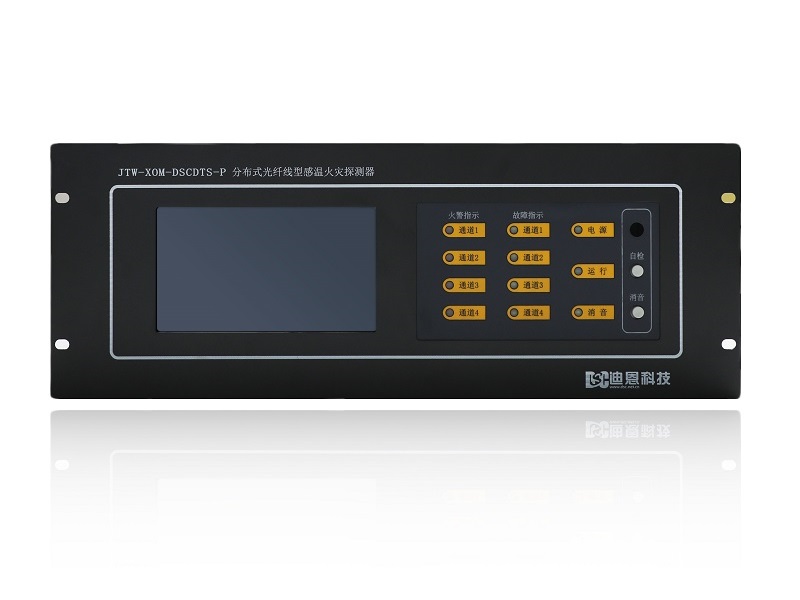

线型感温火灾探测器主要分为光纤式和电缆式(也称为缆式)。光纤式利用光学传播技术测量光缆沿线的温度,而电缆式则通过热敏电缆的电阻变化来探测火灾。
工作原理:
当被保护区域的环境温度达到预设的阈值时,线型感温火灾探测器的热敏元件(如热敏电缆)会发生物理或化学变化,触发报警信号。
应用场景:
线型感温火灾探测器适用于各种需要连续火灾探测的场合,如电缆隧道、油库、油罐、仓库、大型商场、机场、地铁等场所。
假设在一张消防工程图纸上,线型感温火灾探测器的图例可能如下描述:
符号:一条带有波浪线的线条,表示热敏电缆或光纤,线条上可能带有温度感应元件的简化图标。
文字标注:在符号旁边标注“线型感温火灾探测器”,并注明型号(如JTW-LD-SF300)和规格(如额定动作温度70℃)。
连接关系:用线条表示该探测器与火灾报警控制器、输入模块的连接,线条上可能带有箭头指示电流或信号流向。
请注意,由于我无法直接绘制或上传图像,上述描述旨在帮助您理解线型感温火灾探测器在图例中的可能表示方法。在实际应用中,您应参考相关的消防工程图纸或系统图,以获取准确的图例信息。
