揭秘分布式测温光缆：从原理到超越传统传感器的优势

摘要

分布式测温光缆作为一种革命性的温度监测技术，近年来在工业安全、能源管理、基础设施监测等领域展现出巨大潜力。本文系统阐述了分布式测温光缆的基本原理、技术分类、系统构成及工作流程，深入分析了其相较于传统点式传感器的显著优势，包括连续分布式测量、长距离监测能力、抗电磁干扰、高可靠性等。同时，结合典型应用场景，详细探讨了分布式测温光缆在电力电缆隧道、石油化工管道、大型结构健康监测等领域的实际应用效果。最后，对分布式测温光缆的技术发展趋势、市场前景及面临的挑战进行了展望，为相关领域的工程技术人员和决策者提供全面参考。

关键词：分布式测温光缆；光纤传感；拉曼散射；布里渊散射；温度监测；工业安全

1. 引言

在现代工业生产和基础设施建设中，温度监测是保障系统安全运行、预防事故发生的关键环节。传统的温度监测方法主要依赖于点式传感器，如热电偶、热电阻等，这些传感器虽然技术成熟、应用广泛，但存在监测范围有限、安装复杂、抗干扰能力差等固有缺陷。随着工业系统规模的扩大和复杂度的提升，传统点式传感器已难以满足长距离、大范围、高精度的温度监测需求。

分布式测温光缆技术的出现，为解决上述问题提供了全新思路。它利用光纤作为传感介质，通过分析光信号在光纤中传输时的散射特性，实现对整条光缆沿线温度的连续分布式测量。这种技术不仅能够实现长达数十公里的连续监测，还具有抗电磁干扰、耐腐蚀、本征安全等独特优势，正逐渐成为工业温度监测领域的主流技术之一。

本文将从分布式测温光缆的基本原理出发，系统介绍其技术分类、系统构成及工作流程，深入分析其相较于传统传感器的优势，并结合实际应用案例探讨其应用效果，最后对技术发展趋势和市场前景进行展望，以期为相关领域的工程技术人员和决策者提供全面参考。

2. 分布式测温光缆的基本原理

分布式测温光缆的核心原理是基于光纤中的非线性散射效应，主要包括拉曼散射、布里渊散射和瑞利散射三种类型。其中，拉曼散射和布里渊散射对温度敏感，是分布式测温的主要物理基础。

2.1 拉曼散射原理

拉曼散射是光子在光纤中与分子振动相互作用而产生的非弹性散射现象。当入射光子在光纤中传输时，大部分光子发生弹性散射（瑞利散射），频率不变；而极少数光子会与光纤分子发生能量交换，产生频率发生变化的散射光子，即拉曼散射。

拉曼散射光分为斯托克斯光（Stokes）和反斯托克斯光（Anti-Stokes）两种。斯托克斯光的频率低于入射光，而反斯托克斯光的频率高于入射光。其中，反斯托克斯光的强度对温度变化极为敏感，其强度与温度呈指数关系；而斯托克斯光的强度基本不受温度影响。通过测量反斯托克斯光与斯托克斯光的强度比，可以精确计算出光纤沿线的温度分布。

拉曼散射分布式测温系统通常采用脉冲光源，通过测量散射光返回的时间差来确定温度点的空间位置。其空间分辨率取决于脉冲宽度，典型值为1-3米，测量精度可达±1℃。

2.2 布里渊散射原理

布里渊散射是光子与光纤中声学声子相互作用而产生的散射现象。与拉曼散射不同，布里渊散射的频移量与光纤的温度和应变相关。布里渊散射光的频率相对于入射光有一个频移，这个频移量与温度和应变呈线性关系。

布里渊散射分布式测温系统通过测量布里渊频移量来计算温度和应变。与拉曼散射相比，布里渊散射对温度和应变同时敏感，因此需要通过特殊的光纤结构或测量方法来区分温度和应变的影响。布里渊散射系统的空间分辨率可达厘米级，测量精度可达±0.1℃，适用于对精度要求更高的应用场景。

2.3 瑞利散射原理

瑞利散射是光纤中最主要的散射现象，其频率与入射光相同。虽然瑞利散射本身对温度不敏感，但通过相位敏感的光时域反射技术（φ-OTDR），可以利用瑞利散射的相位变化来测量温度和应变。这种方法具有极高的灵敏度，但系统复杂度较高，目前主要用于实验室研究或特殊应用场景。

3. 分布式测温光缆的技术分类

根据工作原理的不同，分布式测温光缆主要分为拉曼散射型、布里渊散射型和瑞利散射型三大类。各类技术具有不同的特点和适用场景。

3.1 拉曼散射型分布式测温光缆

拉曼散射型分布式测温光缆是目前应用最广泛的分布式测温技术。其优点包括：

对温度敏感度高，适合纯温度测量；

系统相对简单，成本较低；

测量距离可达30公里以上。

主要缺点包括：

空间分辨率有限（通常1-3米）；

测量精度相对较低（±1℃）；

信号较弱，需要高灵敏度的探测器。

拉曼散射型系统主要适用于电力电缆隧道、石油化工管道、大型仓储等对空间分辨率要求不高的长距离温度监测场景。

3.2 布里渊散射型分布式测温光缆

布里渊散射型分布式测温光缆具有更高的测量精度和空间分辨率，主要优点包括：

测量精度高（可达±0.1℃）；

空间分辨率高（可达厘米级）；

可同时测量温度和应变。

主要缺点包括：

系统复杂，成本较高；

测量距离相对较短（通常不超过20公里）；

需要区分温度和应变的影响。

布里渊散射型系统主要适用于桥梁、大坝、大型建筑等结构健康监测领域，以及对测量精度要求极高的特殊工业场景。

3.3 瑞利散射型分布式测温光缆

瑞利散射型分布式测温光缆基于相位敏感的光时域反射技术，具有极高的灵敏度，但系统复杂度最高。目前主要用于实验室研究或特殊应用场景，如地震监测、声波探测等。

4. 分布式测温光缆的系统构成及工作流程

分布式测温光缆系统通常由光源、传感光纤、信号处理单元和数据分析软件四部分组成。下面以拉曼散射型系统为例，详细介绍其系统构成及工作流程。

4.1 系统构成

4.1.1 光源

光源是分布式测温系统的核心部件，通常采用脉冲激光二极管。激光波长一般为1550nm或850nm，脉冲宽度决定了系统的空间分辨率。典型的脉冲宽度为10ns，对应的空间分辨率约为1米。

4.1.2 传感光纤

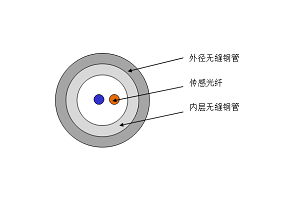

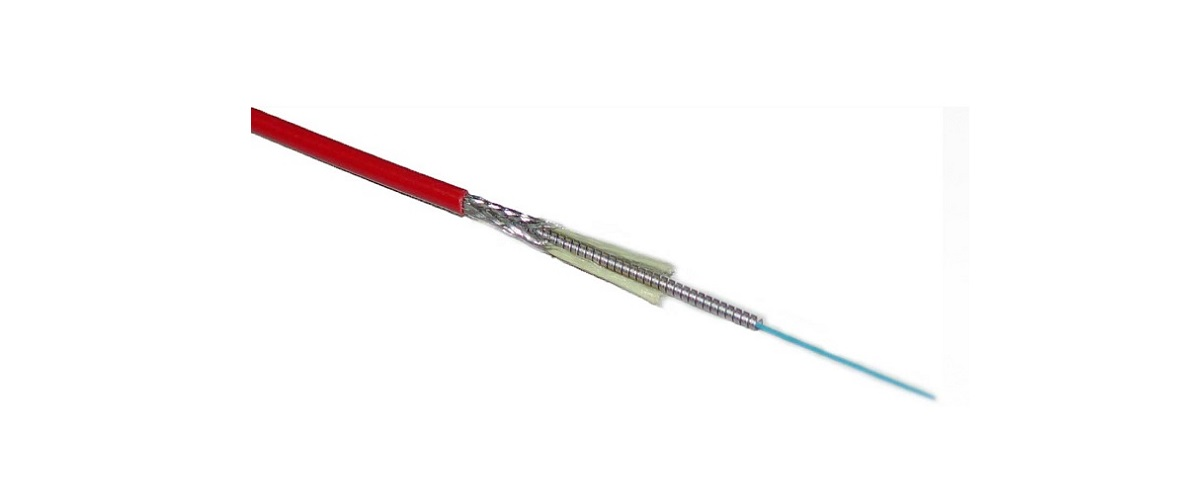

传感光纤是系统的传感介质，通常采用标准单模光纤或多模光纤。光纤外层通常有保护层，以适应不同的安装环境。在特殊应用场景中，还会使用耐高温、抗辐射等特种光纤。

4.1.3 信号处理单元

信号处理单元包括光电探测器、放大器、滤波器、数据采集卡等部件。其主要功能是接收光纤中返回的散射光信号，并将其转换为电信号进行处理。拉曼散射系统需要高灵敏度的雪崩光电二极管（APD）来检测微弱的散射光信号。

4.1.4 数据分析软件

数据分析软件是系统的"大脑"，负责对采集到的信号进行处理、分析和显示。主要功能包括：

信号降噪和滤波；

温度计算和校准；

温度分布曲线显示；

报警阈值设置和报警输出；

历史数据存储和分析。

4.2 工作流程

分布式测温光缆系统的工作流程可分为以下几个步骤：

脉冲光发射：激光器产生窄脉冲光，通过耦合器注入传感光纤。

散射光产生：脉冲光在光纤中传输时，产生拉曼散射光（包括斯托克斯光和反斯托克斯光）。

散射光接收：散射光沿光纤反向传输，被耦合器分离并送至光电探测器。

信号转换：光电探测器将光信号转换为电信号，经过放大和滤波后送至数据采集卡。

信号处理：数据采集卡将模拟信号转换为数字信号，送至计算机进行处理。

温度计算：软件通过分析反斯托克斯光与斯托克斯光的强度比，结合时间差信息，计算出光纤沿线的温度分布。

结果显示：温度分布以曲线形式显示在监控界面上，并可设置报警阈值，当温度超过设定值时触发报警。

整个工作流程是一个实时、连续的过程，系统能够以秒级或分钟级的频率更新温度数据，实现对监测区域的实时监控。

5. 分布式测温光缆相较于传统传感器的优势

分布式测温光缆技术之所以能够在工业监测领域快速普及，主要得益于其相较于传统点式传感器的显著优势。下面从多个维度进行详细对比分析。

5.1 连续分布式测量

传统点式传感器只能测量安装点的温度，无法反映整个监测区域的温度分布。而分布式测温光缆能够实现整条光缆沿线的连续温度测量，提供"线"式而非"点"式的温度信息。这种连续分布式测量的优势体现在：

全面监测：能够发现传统传感器可能遗漏的异常热点，如电力电缆局部过热、管道泄漏等。

精确定位：能够准确确定异常温度点的位置，定位精度可达米级甚至厘米级。

趋势分析：通过连续监测，可以分析温度变化趋势，预测潜在故障。

5.2 长距离监测能力

传统点式传感器需要为每个监测点单独布线，当监测距离较长时，布线复杂、成本高昂。而分布式测温光缆一根光纤即可实现长达数十公里的连续监测，大大简化了系统结构。具体优势包括：

降低成本：长距离监测时，单位距离成本远低于点式传感器。

简化安装：单根光纤即可覆盖整个监测区域，安装维护方便。

扩展性强：可根据需要随时延长监测距离，无需增加主设备。

5.3 抗电磁干扰能力

传统电学传感器（如热电偶、热电阻）在强电磁场环境下容易受到干扰，影响测量精度。而分布式测温光缆基于光学原理，具有天然的抗电磁干扰能力：

本质安全：光纤本身不带电，不会产生电火花，适用于易燃易爆环境。

抗干扰：不受电磁场、射频干扰影响，适用于变电站、电机等强电磁环境。

耐腐蚀：光纤材料耐化学腐蚀，适用于化工、海洋等恶劣环境。

5.4 高可靠性和长寿命

分布式测温光缆系统具有极高的可靠性和长寿命，主要体现在：

无源传感：传感光纤本身是无源器件，不会随时间老化或漂移。

长寿命：光纤寿命可达20-30年，远高于传统电学传感器。

低维护：系统一旦安装完成，几乎不需要维护，大大降低了运维成本。

5.5 其他优势

除了上述主要优势外，分布式测温光缆还具有以下特点：

多参数测量：某些系统（如布里渊散射型）可同时测量温度和应变。

远程监控：可通过光纤实现远程监控，适用于危险或难以接近的区域。

实时性：能够提供秒级或分钟级的实时温度数据，满足动态监测需求。

6. 分布式测温光缆的典型应用场景

分布式测温光缆凭借其独特优势，已在多个工业领域得到广泛应用。下面介绍几个典型的应用场景。

6.1 电力电缆隧道监测

电力电缆在运行过程中会产生热量，若散热不良可能导致电缆过热，甚至引发火灾。分布式测温光缆可沿电缆全长敷设，实时监测电缆温度分布，及时发现局部过热点。主要应用价值包括：

故障预警：提前发现电缆接头、终端等易发热部位的异常温升。

负载管理：根据实时温度数据动态调整电缆负载，提高传输效率。

火灾预防：在温度异常升高时及时报警，防止火灾事故发生。

某城市电力公司在10公里长的电缆隧道中安装了分布式测温光缆系统，成功预警了多起电缆接头过热故障，避免了可能的大面积停电事故。

6.2 石油化工管道监测

石油化工管道在输送高温高压介质时，需要实时监测管道温度，防止泄漏或爆炸。分布式测温光缆可沿管道外壁敷设，实现全程温度监控。主要应用价值包括：

泄漏检测：通过温度异常变化及时发现管道泄漏。

保温监测：监测管道保温层效果，优化能源使用。

安全预警：在温度异常时及时报警，保障生产安全。

某石化企业在20公里的输油管道上安装了分布式测温光缆系统，成功检测到一处微小泄漏，避免了重大环境污染事故。

6.3 大型结构健康监测

桥梁、大坝、大型建筑等结构的安全运行需要实时监测其温度和应变状态。分布式测温光缆可嵌入结构内部或表面敷设，实现长期健康监测。主要应用价值包括：

结构评估：通过温度和应变数据评估结构健康状况。

预警维护：在结构出现异常时及时预警，指导维护工作。

寿命预测：通过长期监测数据预测结构剩余寿命。

某大型桥梁在建设过程中预埋了分布式测温光缆，已连续运行10年，为桥梁的安全评估和维护提供了重要数据支持。

6.4 其他应用场景

除了上述典型应用外，分布式测温光缆还广泛应用于：

交通隧道：监测隧道内温度分布，预防火灾。

仓储物流：监测大型仓库温度分布，保障货物安全。

地热监测：监测地热井温度分布，优化地热开采。

消防系统：作为火灾早期预警系统，适用于各种大型场所。

7. 分布式测温光缆的技术发展趋势

随着工业4.0和智能监测技术的发展，分布式测温光缆技术也在不断创新和进步。未来几年，该领域将呈现以下发展趋势：

7.1 多参数融合传感

未来的分布式测温光缆系统将不再局限于单一的温度测量，而是向多参数融合方向发展。通过集成温度、应变、振动、声波等多种传感功能，实现对监测对象的全面感知。例如：

温度+应变：布里渊散射系统可同时测量温度和应变，适用于结构健康监测。

温度+振动：通过特殊光纤设计，实现温度和振动的同时监测。

温度+声波：利用瑞利散射技术，实现温度和声波的同步测量。

多参数融合传感将大大扩展分布式测温光缆的应用范围，提高系统的综合价值。

7.2 智能化与人工智能

人工智能技术的引入将使分布式测温光缆系统更加智能化。主要发展方向包括：

智能诊断：利用机器学习算法自动识别异常温度模式，提高故障诊断准确性。

预测性维护：基于历史数据和AI算法，预测设备可能出现的故障，提前进行维护。

自适应监测：系统能够根据监测数据自动调整采样频率和报警阈值，优化监测效果。

某研究机构已开发出基于深度学习的分布式测温光缆数据分析系统，能够自动识别电力电缆的异常温升模式，准确率达到95%以上。

7.3 新型材料与光纤技术

新型材料和光纤技术的发展将进一步提升分布式测温光缆的性能：

特种光纤：开发耐高温、抗辐射、耐高压等特种光纤，扩展应用环境。

微结构光纤：利用光子晶体光纤等新型光纤结构，提高传感灵敏度。

柔性光纤：开发可弯曲、可拉伸的柔性光纤，适用于复杂结构监测。

这些新型材料和技术将使分布式测温光缆能够适应更加严苛和复杂的应用环境。

7.4 网络化与系统集成

未来的分布式测温光缆系统将更加注重网络化和系统集成：

物联网集成：与工业物联网平台无缝集成，实现数据共享和远程监控。

多系统融合：与视频监控、消防报警等系统融合，构建综合安全监测平台。

云平台支持：支持云端数据存储和分析，实现大规模监测系统的集中管理。

某大型工业园区已建成基于分布式测温光缆的综合安全监测平台，集成了温度、视频、消防等多种监测手段，实现了园区安全的全方位监控。

8. 市场前景与挑战

8.1 市场前景

分布式测温光缆市场正处于快速增长阶段，主要驱动因素包括：

工业安全需求增长：各国对工业安全的重视程度不断提高，推动温度监测需求增长。

基础设施投资增加：全球范围内基础设施投资持续增加，带动相关监测需求。

技术进步降低成本：技术进步使系统成本不断降低，提高了市场渗透率。

据市场研究机构预测，未来5年全球分布式测温光缆市场将保持10%以上的年复合增长率，到2028年市场规模将超过20亿美元。

8.2 面临的挑战

尽管市场前景广阔，但分布式测温光缆技术仍面临一些挑战：

技术门槛高：系统涉及光学、电子、软件等多个领域，技术门槛较高。

标准不统一：不同厂商的系统标准不统一，影响市场推广。

专业人才缺乏：既懂光学又懂工业应用的复合型人才相对缺乏。

成本仍然较高：虽然成本在下降，但与传统传感器相比仍较高。

8.3 发展建议

为推动分布式测温光缆技术的健康发展，建议：

加强标准制定：推动行业标准的制定和统一，促进市场规范化发展。

培养专业人才：加强高校和企业的合作，培养复合型专业人才。

降低系统成本：通过技术创新和规模化生产，进一步降低系统成本。

拓展应用领域：积极探索新的应用领域，扩大市场空间。

分布式测温光缆作为一种革命性的温度监测技术，凭借其连续分布式测量、长距离监测能力、抗电磁干扰、高可靠性等独特优势，正在工业监测领域发挥越来越重要的作用。从电力电缆隧道到石油化工管道，从大型结构健康监测到交通隧道安全，分布式测温光缆已经展现出巨大的应用价值。

随着多参数融合传感、人工智能、新型材料等技术的发展，分布式测温光缆系统将向智能化、网络化、高精度方向发展，应用范围也将进一步扩大。作为工业物联网和智能感知的重要组成部分，分布式测温光缆技术将在保障工业安全、提高能源效率、促进可持续发展等方面发挥越来越重要的作用。

尽管面临技术门槛高、标准不统一、专业人才缺乏等挑战，但随着技术的不断进步和市场的持续扩大，分布式测温光缆必将迎来更加广阔的发展前景。相关企业应抓住机遇，加强技术创新和市场开拓，推动这一革命性技术在更多领域的应用，为工业安全和可持续发展做出更大贡献。
