管道光纤泄漏监测技术方案及核心要点
温度变化监测
当管道发生泄漏时，泄漏物质（如气体、液体）会导致周围环境温度变化。分布式光纤温度传感器（DTS）通过拉曼散射效应感知温度变化，将光信号转换为电信号，实现连续分布式温度测量。例如，氨气泄漏会导致局部温度快速下降，DTS系统可检测低至0.1°C的温度变化，空间分辨率达1米，响应时间10秒。
折射率变化监测
泄漏物质与光纤表面接触时，会改变光纤折射率，导致光强变化。通过检测光强衰减，可定位泄漏点。例如，油类泄漏渗透至光纤包层，引起传输损耗升高，接收光强降低，触发报警。
声学信号监测
泄漏产生的声波或应力波会调制光纤中的光相位，通过干涉仪（如Sagnac干涉仪）检测相位变化，实现高精度定位。理论计算显示，10公里管道定位精度可达±5米。

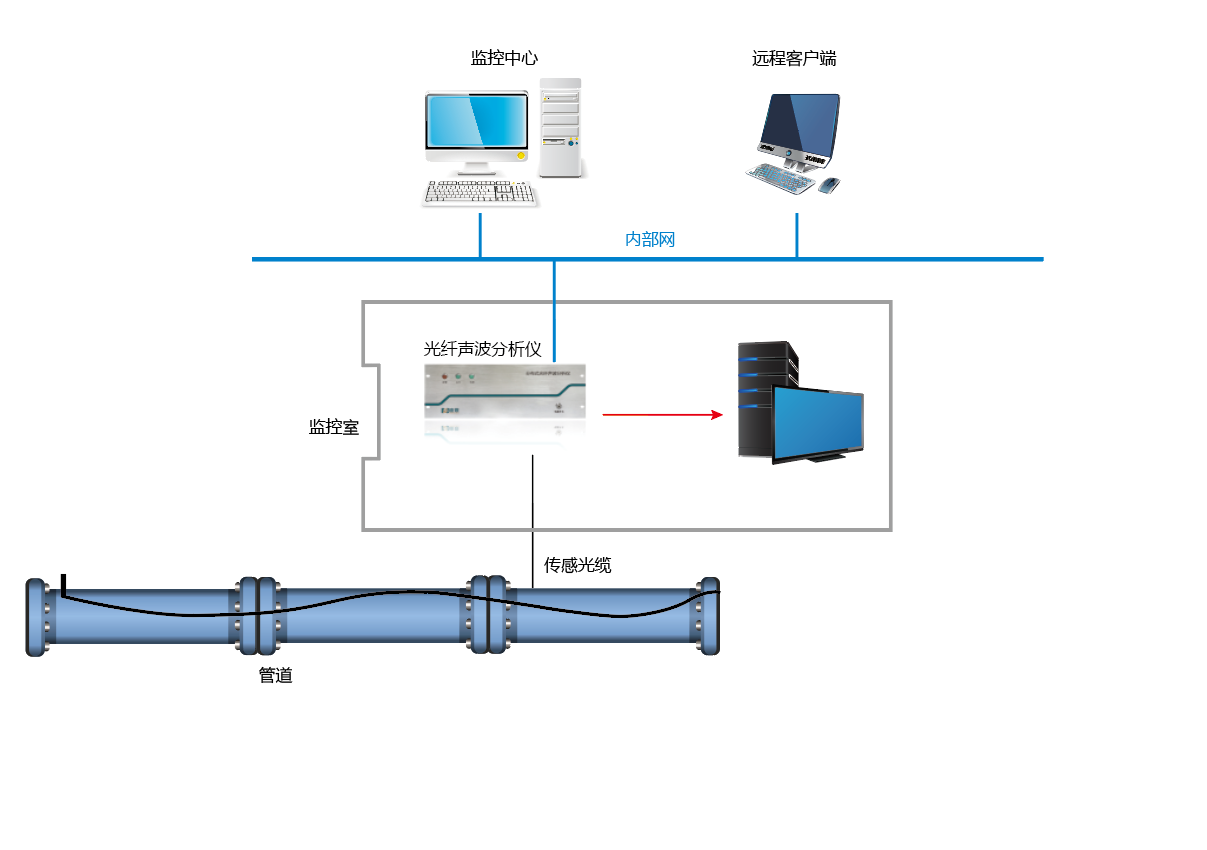

硬件架构
传感光纤：采用耐高温、抗腐蚀的特种光纤（如聚酰亚胺涂层光纤），沿管道平行敷设，形成连续传感器网络。
解调仪：集成激光器、光电探测器及信号处理模块，支持多通道复用（如4/8/16通道），提升系统灵活性。
数据采集与传输：通过无线通信（如LoRaWAN、NB-IoT）或有线网络将数据传输至云端，支持远程实时监控。
软件平台
数据分析算法：应用机器学习模型（如SVM、神经网络）对历史数据进行训练，建立正常操作基准模型，识别异常波动。
模式识别技术：区分不同泄漏类型（如小孔泄漏、裂纹扩展），结合温度、压力、流速等多参数，实现智能诊断。
GIS集成：将监测数据与管道GIS地图叠加，高亮显示泄漏位置，辅助快速响应。
高精度与实时性
分布式光纤可同时监测数万点温度信息，实现连续实时监测，定位精度达米级。
响应时间短（如10秒内检测温度变化），支持早期预警，减少泄漏扩散风险。
抗干扰与长距离
光纤本质安全，无源传感，适用于易燃易爆环境（如油气管道、化工园区）。
抗电磁干扰，支持长距离监测（单根光纤可达数十公里），降低部署成本。
多场景适配
油气管道：监测乙烯、氢气、液化天然气等泄漏，支持不停机维护，适应瞬变工况。
供热/供水管道：检测保温层破损或泄漏，减少热力损失，保障供水稳定性。
工业设备与储罐：监测冷冻气体（如氨气）泄漏，满足HAZOP分析要求，集成于DCS/SCADA系统。
中石化浙江天然气管道项目
部署43.335公里分布式光纤传感系统，采用冗余三芯通讯光缆，外套硅管保护。
系统成功定位多次非法挖掘事件，阻止机械施工，保护管道安全。
内蒙古气田采气管道监测
在34公里管道中应用光纤传感系统，监测砂质土质环境下的泄漏风险。
实现高空间分辨率（1米）监测，支持复杂地质条件下的长期稳定运行。
城市供水主管道监测
在河北省市政供水管道中部署光纤系统，提升模式识别精度，满足城市管网高密度监测需求。
减少人工巡检成本，提高泄漏修复效率，保障供水可靠性。
当前挑战
环境适应性：极端温度、高压或强腐蚀环境可能影响传感器寿命。
多参数融合：需进一步优化算法，提升温度、压力、声学等多参数协同分析能力。
成本优化：降低特种光纤及解调仪成本，推动技术普及。
未来趋势
智能化升级：结合AI与大数据分析，实现自学习、自适应的泄漏预测与诊断。
微型化与集成化：开发小型化、低功耗的光纤传感模块，支持便携式或嵌入式部署。
标准化建设：推动行业规范制定，统一数据格式与接口标准，促进多厂商设备互联互通。
