光纤音频分析系统DAS的传感光缆铺设在罐笼井架上，使用卡具固定在罐笼轨道以及天轮运行状态进行故障诊断，实现罐笼处于各种工作状态下的实时声音侦听，能及时、准确的对设备异常状态做出诊断，预防进一步发生严重故障，提高设备运行的安全性、可靠性、有效性，将故障损失降到最低，保证设备发挥最大的经济效益。

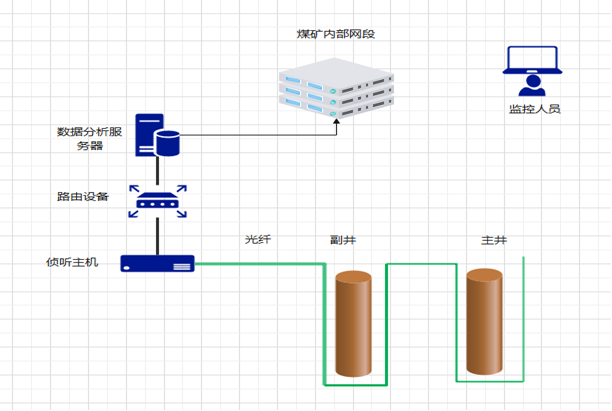

系统框图

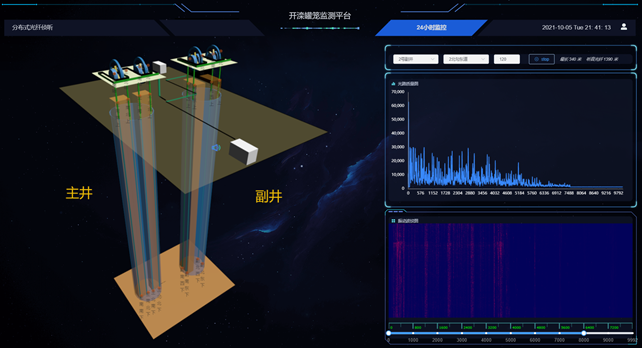

项目软件图

罐笼井架音频分析系统常见问题

1. 罐笼井架音频分析系统主要监测什么？

罐笼井架音频分析系统主要用于对罐笼、提升机及井架相关设备运行过程中产生的声音和振动信号进行实时监测。系统通过铺设在罐笼轨道、井架及相关设备附近的光纤传感光缆采集运行状态信号，并对异常声音和振动特征进行分析，从而及时发现设备运行异常，为故障诊断和维护提供依据。

2. DAS 分布式光纤声波分析系统为什么适合用于矿井罐笼监测？

矿井罐笼运行环境复杂，设备在不同运行状态下会产生不同的声音和振动特征。DAS（分布式光纤声波分析）系统可以利用光纤作为连续分布式传感介质，对较长范围内的声音和振动变化进行监测，因此适合用于罐笼轨道、井架及相关运行区域的状态监测。

3. 罐笼运行过程中出现异常，系统能够及时发现吗？

可以。系统对罐笼运行过程中的声音和振动信号进行连续监测，当设备运行状态发生变化并产生异常信号时，可以通过信号特征分析发现异常，并向运维人员提供预警信息，从而帮助工作人员及时检查设备，降低故障进一步发展的风险。

4. 罐笼井架音频分析系统能够检测哪些类型的设备异常？

系统主要用于发现设备运行过程中产生的异常声音、振动和运行状态变化。具体能够识别哪些故障类型，需要结合罐笼结构、提升设备类型、运行工况以及现场历史数据进行分析和建模。

在实际项目中，可以通过建立正常运行状态下的声学和振动特征，并与异常状态进行对比，逐步提高故障诊断能力。

5. DAS 系统能够定位异常发生的位置吗？

可以。由于 DAS 属于分布式光纤声波监测技术，系统可以根据异常声波或振动信号在传感光缆上的传播位置确定异常区域，从而帮助工作人员快速缩小排查范围。

具体定位精度与设备配置、传感光缆敷设方式、监测距离以及现场环境等因素有关。

6. 传感光缆安装在罐笼井架的什么位置？

传感光缆可以根据具体监测目标和井架结构进行布置。该案例中，光纤音频分析系统的传感光缆铺设在罐笼井架上，并通过卡具固定在罐笼轨道及相关运行区域，用于采集罐笼运行过程中的声音和振动信号。迪恩康硕

实际工程需要根据井架结构、罐笼运行路线、重点监测设备和现场施工条件确定具体敷设方案。

7. 光纤传感技术与传统振动传感器相比有什么优势？

传统振动传感器通常是在特定设备或位置安装点式传感器，而 DAS 可以利用光纤形成连续分布式监测区域。

对于罐笼井架等具有较长监测范围的场景，分布式光纤声波分析可以减少大量点式传感器的布置需求，并能够对沿线声音和振动变化进行连续监测。

8. DAS 系统会受到电磁干扰影响吗？

光纤本身不导电，因此光纤传感技术具有良好的抗电磁干扰能力，适合应用于矿山、电力及其他工业现场。

对于矿井提升设备等复杂工业环境，可以根据现场电磁环境、设备结构和监测需求设计相应的光纤传感方案。

9. 罐笼井架音频分析系统可以实现实时监测吗？

可以。该系统的设计目标就是对罐笼处于不同工作状态下的声音和振动进行实时监测，并通过异常特征分析及时发现设备状态变化，为设备运行安全和维护提供支持。

10. 这个系统适用于哪些矿井设备？

主要适用于需要对矿井提升系统运行状态进行连续声音和振动监测的场景，例如罐笼、罐笼轨道、井架以及相关提升设备。

具体应用范围需要根据矿井提升系统结构、设备类型、监测目标和现场条件进行方案设计。

11. 罐笼井架音频分析系统安装需要停产施工吗？

是否需要停机施工取决于传感光缆的敷设位置、固定方式以及矿井现场安全管理要求。

由于传感光缆通常需要沿罐笼运行区域和井架进行布置，实际施工应根据矿井安全规程和现场作业条件制定施工方案，并合理安排施工时间。

12. 如何判断我的矿井是否适合采用 DAS 罐笼监测系统？

可以根据以下信息进行初步评估：

• 罐笼及提升系统类型

• 井架结构及高度

• 罐笼运行距离和速度

• 需要重点监测的设备或部位

• 当前采用的设备监测方式

• 希望解决的故障或安全问题

• 是否已经铺设通信光缆

• 现场施工及光缆敷设条件

根据这些资料，可以进一步确定传感光缆的敷设方式、监测范围、DAS设备配置以及异常识别方案。

13. 罐笼井架音频分析系统能解决什么实际问题？

罐笼和提升系统长期运行过程中，如果轨道、天轮、连接部件或相关机械设备出现异常，可能产生与正常运行状态不同的声音和振动。

罐笼井架音频分析系统通过连续采集和分析这些运行信号，可以帮助运维人员更早发现异常状态，并根据异常信号的位置快速确定重点检查区域，从而减少完全依赖人工巡检和事后故障处理的情况，提高提升设备运行的安全性、可靠性和维护效率。
