监测平台功能

1.环境

监测平台安装环境符合GB/T 9361-2011的C级规定。

2.显示

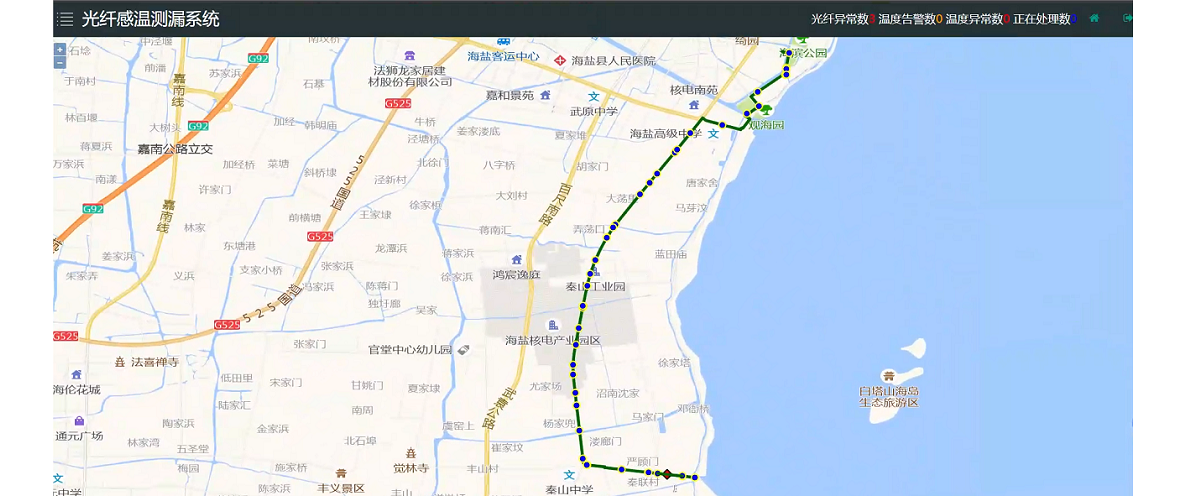

 2.1.监测平台集成地理信息系统显示实时（GIS）地图，并能显示对应被监测管线图，显示管线弯头、三通、井室等关键节点的位置标识及信息。支持手机坐标导入平台软件内；支持多种坐标系可选、可切换。

 2.2.平台显示温度曲线

a） 横坐标显示管道位置，位置显示单位采用 m，显示分辨力为 0.1 m；

b） 纵坐标显示温度范围为 -40 ℃～+250 ℃，显示分辨力为 0.1 ℃；

c） 温升速率显示单位为℃/min ，显示分辨力为 0.1 ℃/min。

 2.3.报警具有实时可视标识和声光提示:

a） 温度报警信息包括温度值和位置；

b） 振动报警信息包括事件级别和位置。

3.报警

 3.1.温度监测实现管道周围沿线异常温度数据按定温超限、温升速率差超限报警，报警阈值可分段、分级设置。

 3.2.振动监测具备布防和撤防功能。

 3.3.管道周围沿线异常振动数据按严重危险事件、危险事件和可疑事件分类报警和定位

 3.4.光纤监测系统具有自身功能异常报警，内容包含电源故障、监测主机故障、通信故障和光缆损坏等。

 3.5.所有报警响应时间不超过 3 min。

 3.6.监测平台可以通过手机 APP、手机短信平台、监测软件客户端等途径通知相关人员的功能。

4.数据存储与调阅

 4.1.监测平台能完整存储管道周围温度、外力危害事件预警数据、管道相应位置数据等管道运行时原始数据和生成数据。

 4.2.监测平台能自动存储及定期对数据备份。连续存储周期不应少于 60 个月。当因停电等故障中断数据存储时，恢复后应能自恢复数据存储功能。

 4.3.数据存储与调阅应支持报警记录与历史事件处理记录报告生成及导出。

5.通信

 5.1.单台设备的信号上传速率测温不应小于 2 Mbps，测振不应小于 5 Mbps。

 5.2.通信接口应符合 GB/T 34068的规定。

6.安全

 6.1.电气设备安全应符合GB 4793.1的规定。

 6.2.网络安全应符合 GB/T 22239 的规定。

7.数据交换

监测平台与其他供热监控平台的数据交换，应符合GB/T 33863.1～GB/T 33863.7的规定。
