高速光纤解调仪

技术参数

DSCFBG-G16光纤传感分析仪是北京迪恩康硕科技发展有限公司研制的新一代高性能波长信号解调装置，可用于光纤光栅、光纤F-P等各类波长调制型光纤传感器的动态信号解调，如温度、应变、压力、振动、位移和多分量动态力、动态载荷的高灵敏度、多路高速同步测量。与国内外不同厂商的光纤光栅传感器和光纤F-P传感器均具有良好的兼容性。

DSCFBG-G16光纤传感分析仪可广泛应用于工业测量、机电设备在线监测与故障诊断分析、国防工业试验测试以及高校、科研院所的科学实验和教学。

phpMASoPX

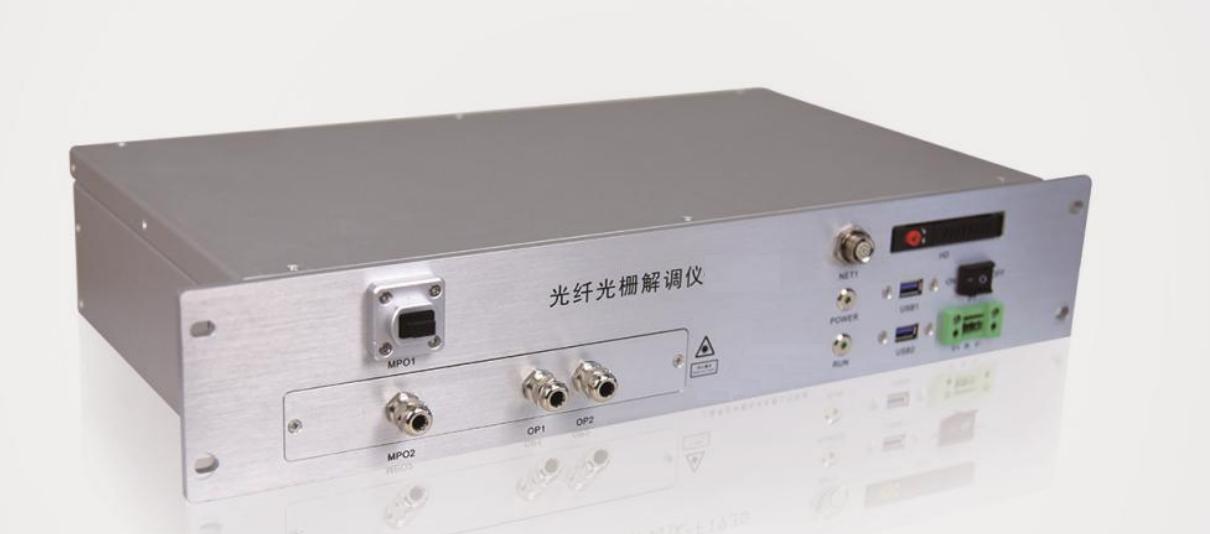

图18 DSCFBG-G16 高速光纤传感分析仪

DSCFBG-G16光纤传感分析仪基于波长可调谐扫描激光器技术原理，由多片FPGA级联构造成高速并行总线式实时处理器阵列，数据处理能力达到10Gbit/s，保证了16个测量通道彼此并行独立，可以同步进行各自高达100Hz的动态波长信号解调，波长分辨率为0.1pm，波长测量精度不大于±3pm，各项性能指标均处于国内外最先进水平。

DSCFBG-G16光纤传感分析仪内置在线校准波长参考模块，出厂后无需校准，在工作温度范围内可保证长期测量精度。

DSCFBG-G16光纤传感分析仪具有16通道规格的光纤传感通道数量，同步采样速率可达2500Hz。

设备配有专用光航空级MPO插头，使用方便，安全可靠。

php3fPTVM

设备采用标准以太网进行数据的采集和分发，通过以太网接口可传输设备状态信息，设备内置GPS和RTC授时模块，可实现精准时钟同步，同时有外部接口，具备外部对时触发。

光纤解调仪参数表如下所示：

表1 DSCFBG-G16-32光纤传感分析仪参数

序号	名称	参数
1	型号	DSCFBG-G16
2	光通道数	8/16/32
3	每通道最大测点数	50，推荐测点数：25
4	同步采样频率	2500Hz
5	波长测量范围	1525nm～1565nm
6	动态范围	≥30dB
7	波长分辨率	0.1pm
8	波长精度	±3pm
9	工作温度范围	-25～+65℃
10	储存温度	-50～+75℃
11	远程监测能力	40km；不考虑额外损耗，更高的特殊要求可定制
12	电源	DC9-36V （雷莫航插）
13	光学接口	32芯MPO（光航空插头）
14	通信接口	1000M以太网接口（雷莫航插）
15	时钟对时	内置授时模块，具备GPS时钟同步功能，可时钟对时，
16	软件	适用于WINDOWS XP及后续版本操作系统，支持全光谱显示、波长测量、物理量测量等多种工作模式，支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具有设备在线自诊断功能。
17	二次开发接口	提供标准API方便二次开发和应用集成
18	外形尺寸	标准19英寸2U/可定制
