光纤光栅应变传感器

技术参数

FBG-S4 具有测量精度高、可靠安全、抗干扰、易于组建分布式传感网络等优点。主要应用于桥梁、钢结构、建筑物等大型土木工程的安全监测。针对某些应变量大，使用氩弧焊不方便的场合而设计，它的两边有 0.3mm 厚的点焊区，可以方便用户使用微型点焊机焊接到钢结构表面。也可以在某些特殊场合采用环氧胶埋入的方法进行使用。

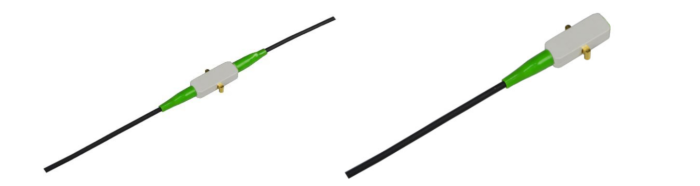

phpQmm58w

FBG-S3焊接式光纤光栅应变传感器引出光纤采用专用的PE/TPU批覆铠装光纤，具有优异的耐温性能和耐腐蚀、耐老化性能，可保证长期在野外恶劣环境下工作。其详细参数见表1所示。

表1 焊接式光纤光栅应变传感器参数

序号	名称	单位	参数值	备注
1	量程	με	± 2000/±3000/±5000
2	分辨率	με	0.1
3	应变精度	με	≤1%F.S
4	光栅中心波长	nm	1525～1565
5	光栅反射率	-	≥90％
6	工作温度范围	℃	－40～＋80
7	测量标距	mm	25
8	安装方式	-	焊接
9	传感元件		金属化光纤光栅
10	传感头之间级连方式	-	熔接或连接器连接
