一、引用标准（必须遵守）

• GB 50166-2019 火灾自动报警系统施工及验收标准

• GB 50462-2008 分布式光纤感温火灾探测系统技术规范

• GB 16280-2014 线型感温火灾探测器

二、光缆选型（货架常用）

• 类型：多模铠装感温光缆（DTS 专用）

• 护套：阻燃、耐温 -40℃～+125℃，货架内推荐 LSZH 低烟无卤

• 结构：不锈钢铠装 + 抗拉层，抗碾压、抗弯折

• 外径：3.0～5.0mm；静态弯曲半径≥50mm，动态≥80mm

三、敷设方式（货架典型）

1）敷设位置（三层推荐）

1. 货架顶层 / 横梁下方：沿主梁通长敷设

2. 每层货格前沿 / 层板下方：蛇形或直线

3. 货架立柱内侧：垂直引上 / 引下（用于层间连接）

2）货架层间敷设（最常用）

• 沿层板下方、靠近货位一侧敷设，距层板底面 50～100mm

• 蛇形敷设：波距 1.5～2m、振幅 0.6～1m；相邻平行光缆间距 ≤6m

• 直线敷设：每列货架至少 1 条，沿纵向通长

3）固定方式（货架首选）

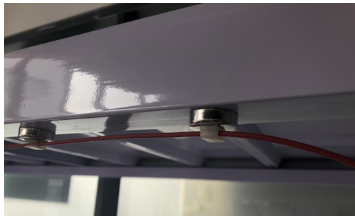

• 专用强磁夹具（φ25mm）：免打孔，间距 1.0～1.5m；横梁、层板、立柱均可吸附

• 扎带 / 卡码：非金属扎带，间距≤1.5m，不得过紧勒伤护套

• 禁止：焊接、打孔直接压接、金属硬卡（易损伤铠装）

四、关键安装参数（硬性指标）

1. 弯曲半径：≥50mm（静态）；≥80mm（牵引时），严禁打结、硬折

2. 预留长度

• 主机端：≥10m（熔接 + 盘留）

• 分区 / 接头处：两侧各 **≥8m**

• 每层转弯处：≥1.5m松弛弧

3. 牵引力：≤150N，匀速牵引，避免猛拉

4. 敷设间距

• 平行光缆：≤6m

• 固定点：1.0～1.5m / 个

5. 与障碍物距离

• 与动力电缆：≥0.3m（平行），交叉垂直

• 与热源 / 照明：≥0.5m，避免直射

五、接头与盘留规范

• 光缆尽量全程无接头；确需接头用专用光纤接续盒，固定在货架外侧易维护处

• 盘留圈径：≥300mm，整齐绑扎固定，不得散盘

• 尾纤 / 熔接点：穿金属软管保护，软管两端密封

六、主机与系统安装

• DTS 主机：壁挂 / 机柜安装，距地 1.5m，通风、无强光直射

• 电源：消防专用 24V DC，严禁用普通插座

• 接地：主机外壳接地电阻 **≤4Ω**

• 报警输出：接入火灾报警控制器，定温 + 差温双报警（常用：60℃/10℃/min）

七、施工前后检查

1. 敷设前：外观无破损、护套无裂纹、铠装无变形

2. 敷设后：

• 光功率测试：损耗 **≤0.5dB/km**，无断点

• 全段测温：温度曲线连续、无跳变，定位误差 **≤±1m**

八、货架安装示例（一句话记住）

顶层通长、层下蛇形、立柱引上；磁夹 1.5 米一个、弯径不小于 5cm、主机留足 10 米、全程无硬折无接头。
