光纤光栅传感系统是一种基于光纤光栅技术的先进传感系统，其组成通常包括光源、光纤光栅传感器、信号解调单元、光电转换发送单元以及信息接收处理单元等。以下是根据高权威性来源信息归纳的光纤光栅传感系统组成图及简要说明：

光纤光栅传感系统组成图

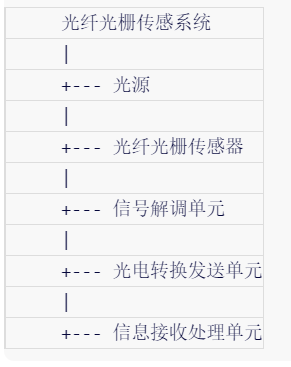

（注：以下将用文字描述系统的组成及各部分之间的连接关系。）

简要说明

1. 光源：

• 为整个系统提供稳定的光信号。常用的光源包括宽带光源（BBS）、超发光二极管（SLD）以及可调谐光源等。

• 可调谐光源由放大自发辐射光源和法珀可调谐滤波器组成，使用法珀标准具对波长进行标定，以满足不同测量需求。

2. 光纤光栅传感器：

• 核心部件，利用光纤光栅的波长调制特性感知外界物理量的变化（如温度、应变等）。

• 光纤光栅传感器可以单点使用，也可以多个串联在一起形成传感阵列，实现分布式测量。

3. 信号解调单元：

• 将光纤光栅传感器反射的光信号转换为电信号，并解调出波长的偏移量。

• 解调技术包括滤波法、干涉法、可调窄带光源法等，具体选择取决于测量需求和系统配置。

4. 光电转换发送单元：

• 将解调单元输出的电信号进行光电转换，并通过适当的传输方式（如光纤、无线等）发送至信息接收处理单元。

• 这一部分确保了信号的准确传输和系统的远程监测能力。

5. 信息接收处理单元：

• 接收来自光电转换发送单元的信号，并进行进一步的处理和分析。

• 处理结果可以用于实时监测、预警、数据存储以及后续分析等目的。

备注

光纤光栅传感系统的具体配置可能因应用场景和需求的不同而有所差异。例如，在某些应用中可能需要添加额外的滤波器、放大器或复用器等组件以提高系统的性能或满足特定的测量需求。

此外，随着技术的不断发展，光纤光栅传感系统的组成和功能也在不断更新和完善。因此，在实际应用中应根据具体需求和最新技术进展进行系统的设计和配置。
