什么是光纤光栅测温原理
发表时间:2025年01月24日

光纤光栅测温原理主要基于光纤光栅的“波长位移”效应。具体来说,光纤光栅测温的原理可以归纳为以下几点:

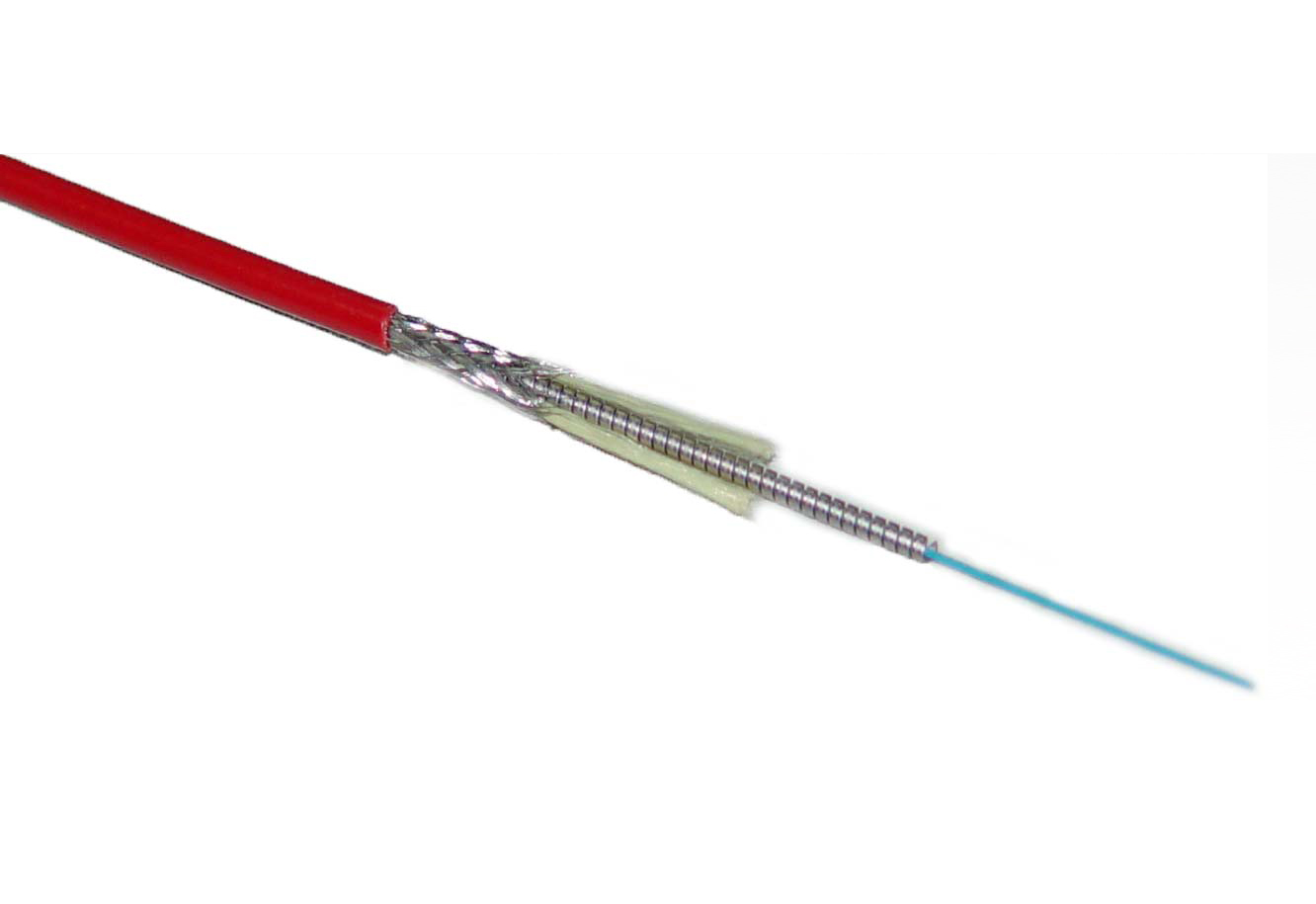

测温光缆

  1. 光纤光栅的基本结构

    • 光纤光栅是一种在光纤纤芯内形成周期性折射率变化的结构。这种周期性变化可以看作是一个光栅,能够反射特定波长的光,而让其他波长的光透射过去。

  2. 光纤光栅的中心波长

    • 光纤光栅的中心反射波长与纤芯的有效折射率和光栅的周期有关。当外界环境(如温度)发生变化时,光纤光栅的栅格周期以及光纤芯层的折射率会随之改变,导致反射光的中心波长发生偏移。

  3. 波长位移与温度的关系

    • 光纤光栅的波长位移与温度之间存在线性关系。具体来说,当外界温度变化时,光纤光栅的中心波长会发生漂移。这种漂移量可以通过光纤光栅测温仪进行测量,从而推算出温度的变化。

  4. 光纤光栅测温的实现

    • 光纤光栅测温仪发出宽谱的脉冲光信号,这些信号经过光纤传输到光纤光栅温度传感器。传感器反射回一个与自身温度相对应的窄谱脉冲信号。

    • 反射回的信号在返回时受光时延线的作用,排列成一个脉冲序列。这个脉冲序列包含了所有传感器的温度信息。

    • 光探测器将光脉冲信号转换成电脉冲序列,信号处理部分对电脉冲序列进行采样和分析,即可确定每一个光纤光栅传感器的温度。

总结来看,光纤光栅测温原理是通过测量光纤光栅反射光的中心波长的漂移量,来推算出环境温度的变化。这种测温方法具有响应速度快、精度高、抗干扰性强、体积小、使用寿命长等优点,广泛应用于电力、石油石化、科研实验等多个领域。
